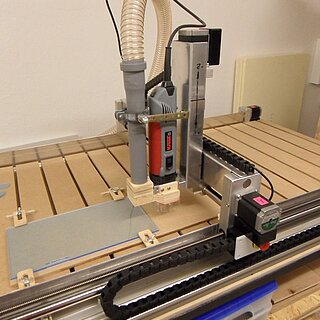

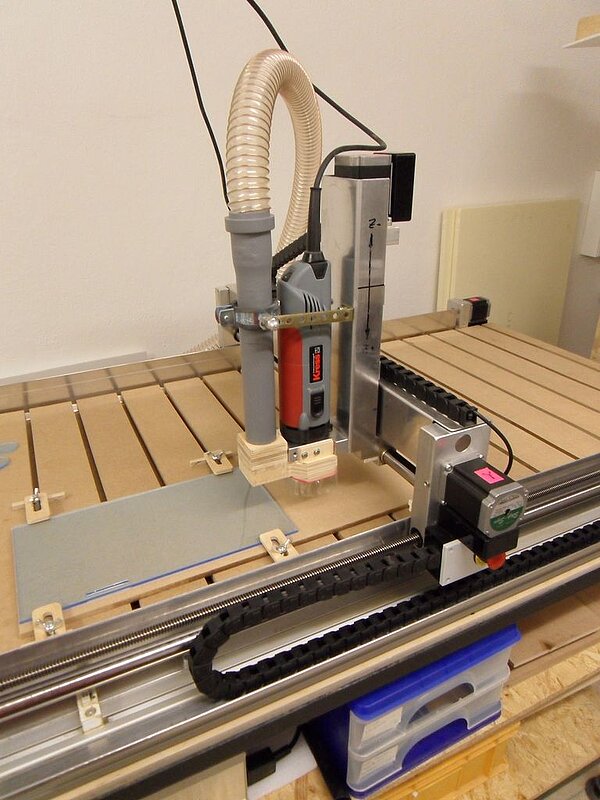

Jeder, der eine Fräse betreibt, weiß wie wichtig eine gut funktionierende Absaugung ist, ansonsten hat man die Bude voller Frässtaub, der sich im ganzen Raum gleichverteilt absetzt. Besonders unangenehm erweist sich das Fräsen von GFK und CFK. Natürlich kann man eine kommerzielle Anlage kaufen, wenn man willens ist, mindestens 100€ zu investieren. Ein Selbstbau erwies sich als nicht sehr aufwendig, zumal es im Internet genug Anregungen gibt. Unsere Kostruktion ist für die Fräse HighZ S-1000 ausgelegt. Zur einfacheren Montage erhielt die Absaugung eine Haltevorrichtung für die Kress-Frässpindel. Modifikationen für andere Systeme sind sehr einfach. Die Konstruktionsunterlagen stellen wir gerne zur Verfügung.

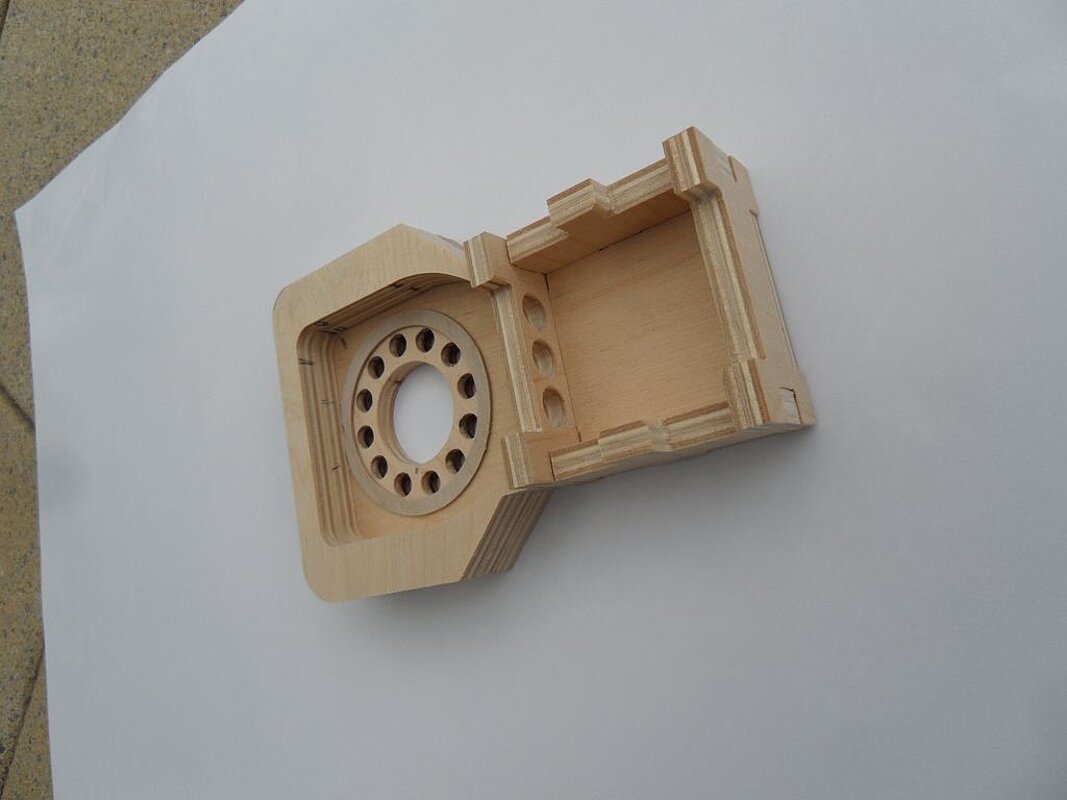

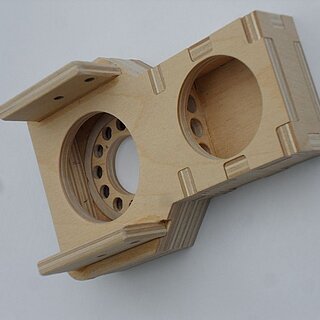

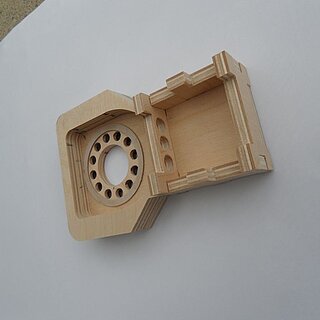

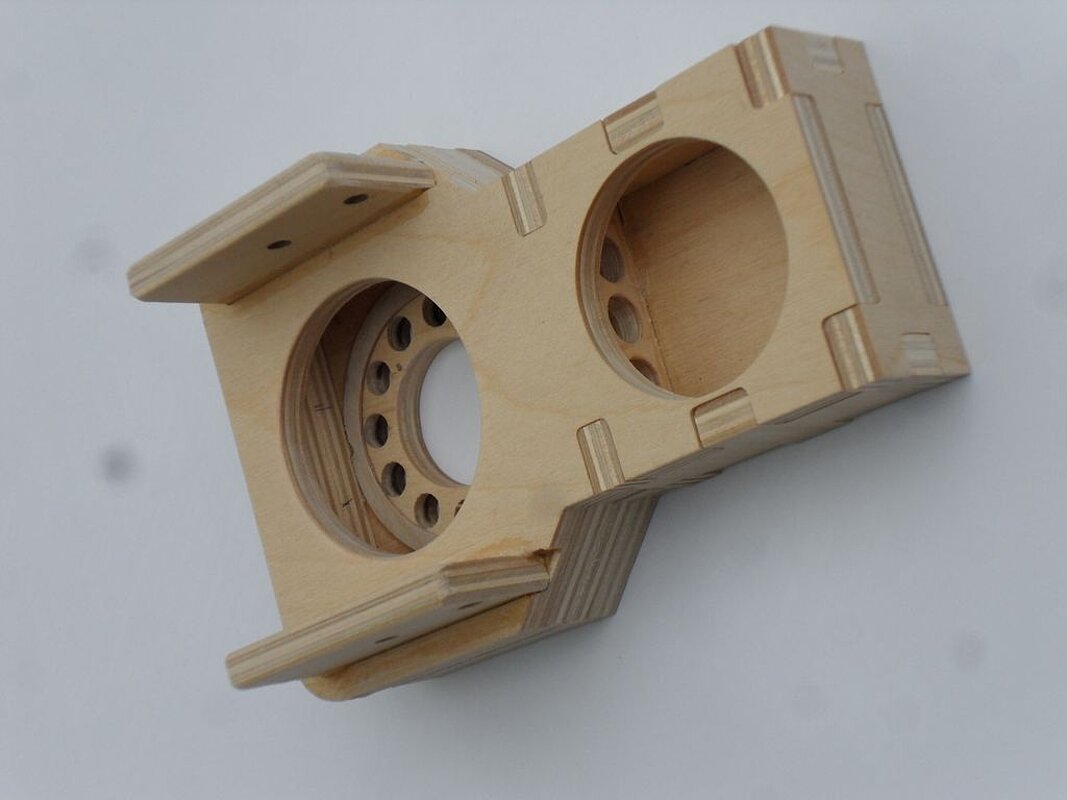

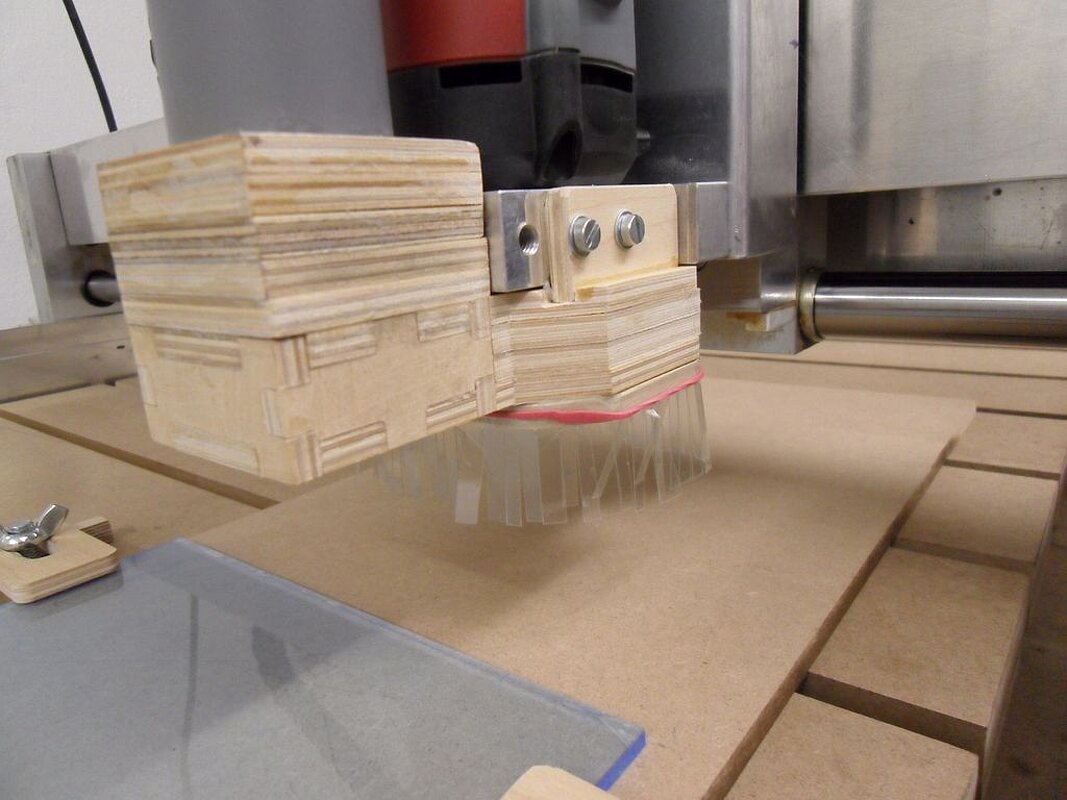

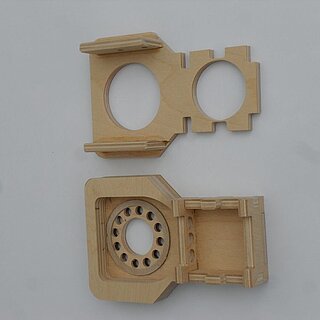

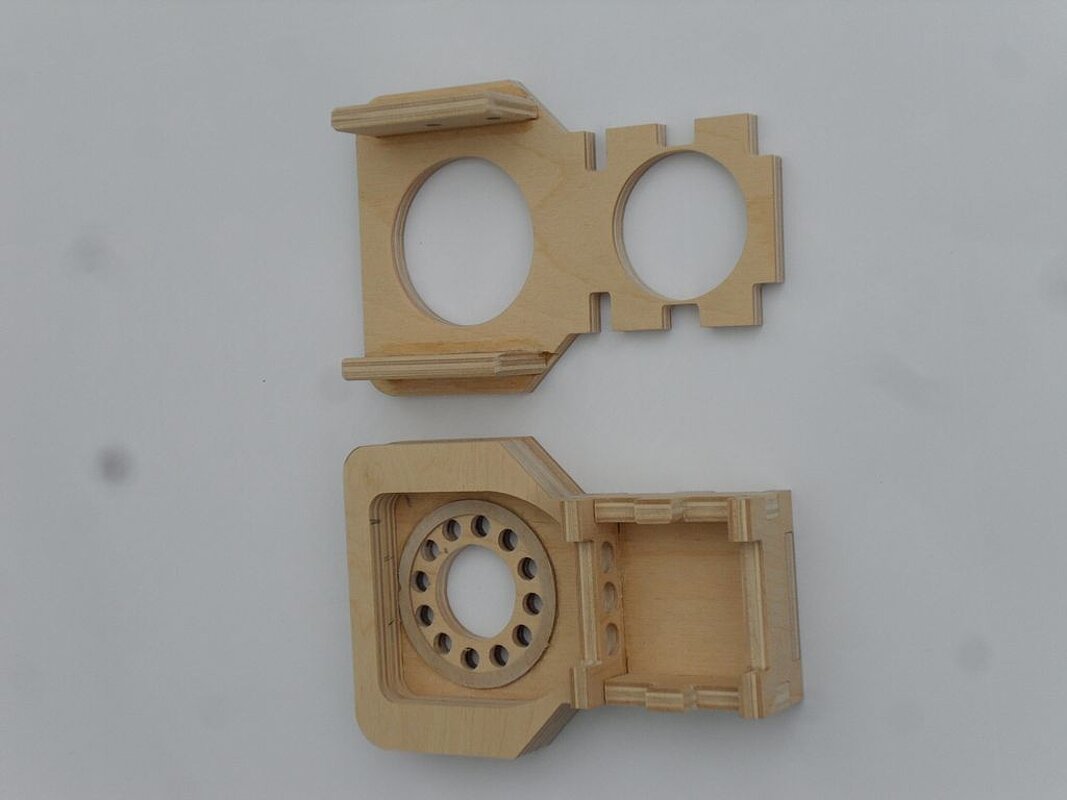

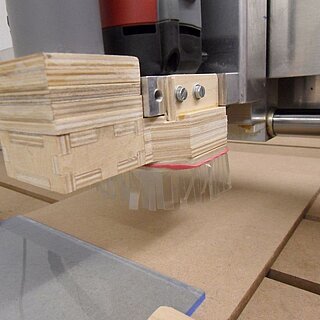

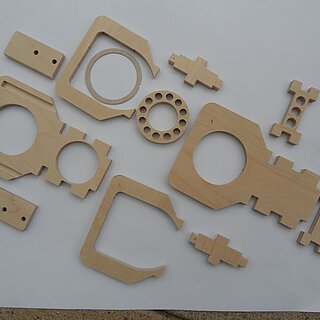

Als Material diente 6mm Sperrholz. Die Absauganlage funktioniert, jedoch fliegen noch genügend Späne durch die Gegend. Mit einem flexiblen Vorhang aus durchsichtiger dickerer Plastefolie arbeitet die Absaugung sehr gut, allerdings erweisen sich Fräser Wechsel und Nullen(durch Ankratzen) als mühsam. Aufgrund der massiven Holzkonstruktion kann der Fräsvorgang kaum beobachtet werden, da die Sicht konstruktiv bedingt behindert wird.

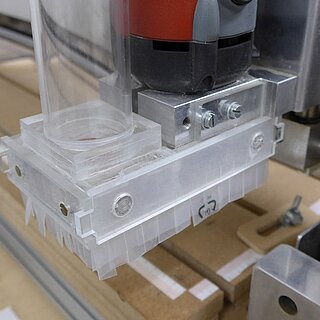

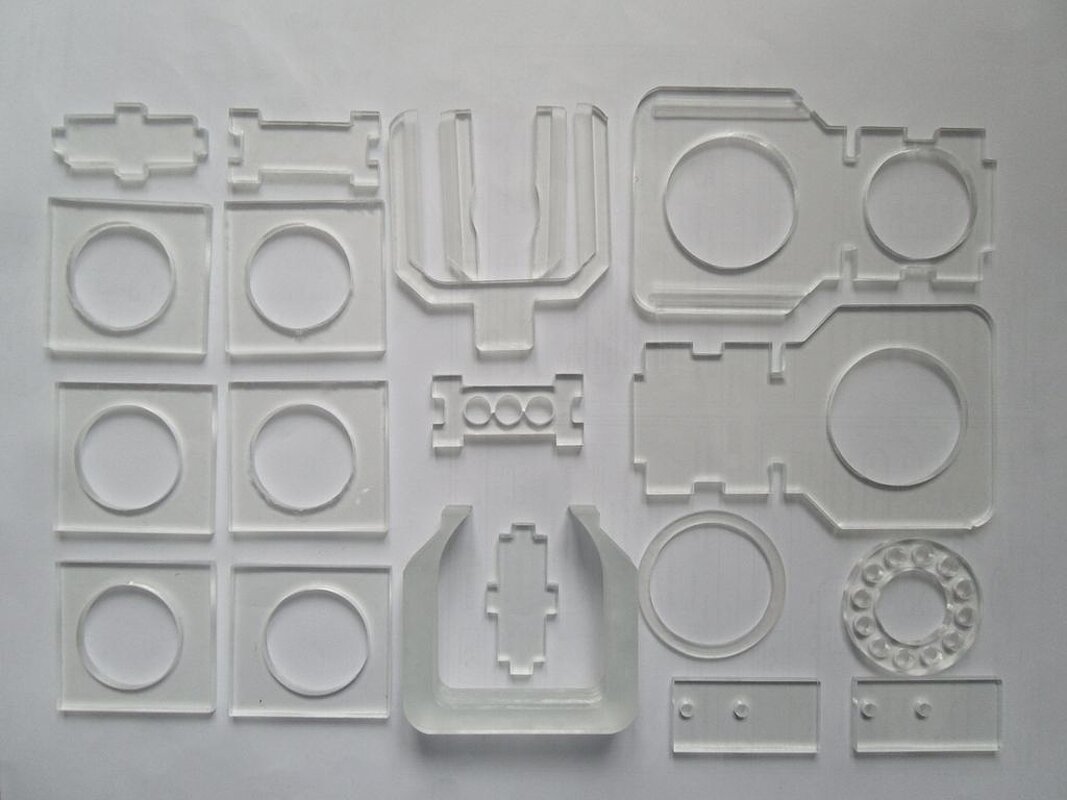

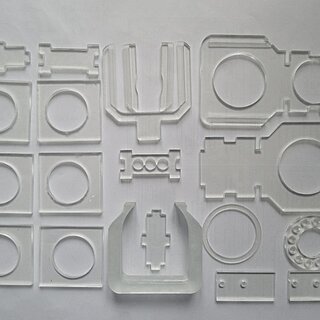

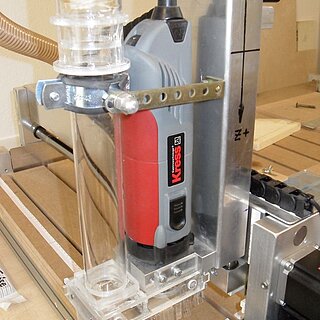

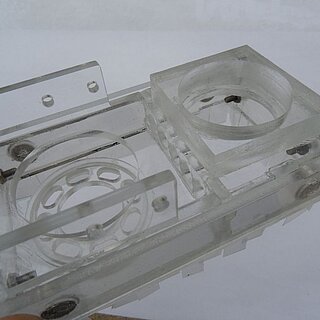

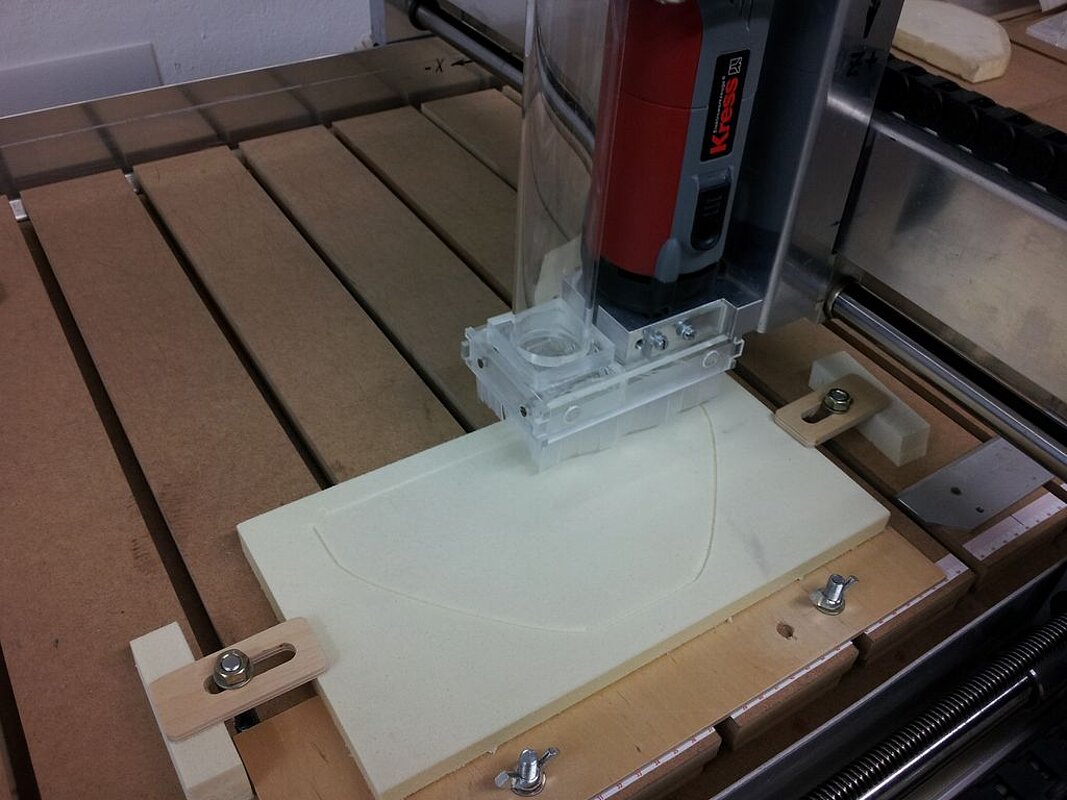

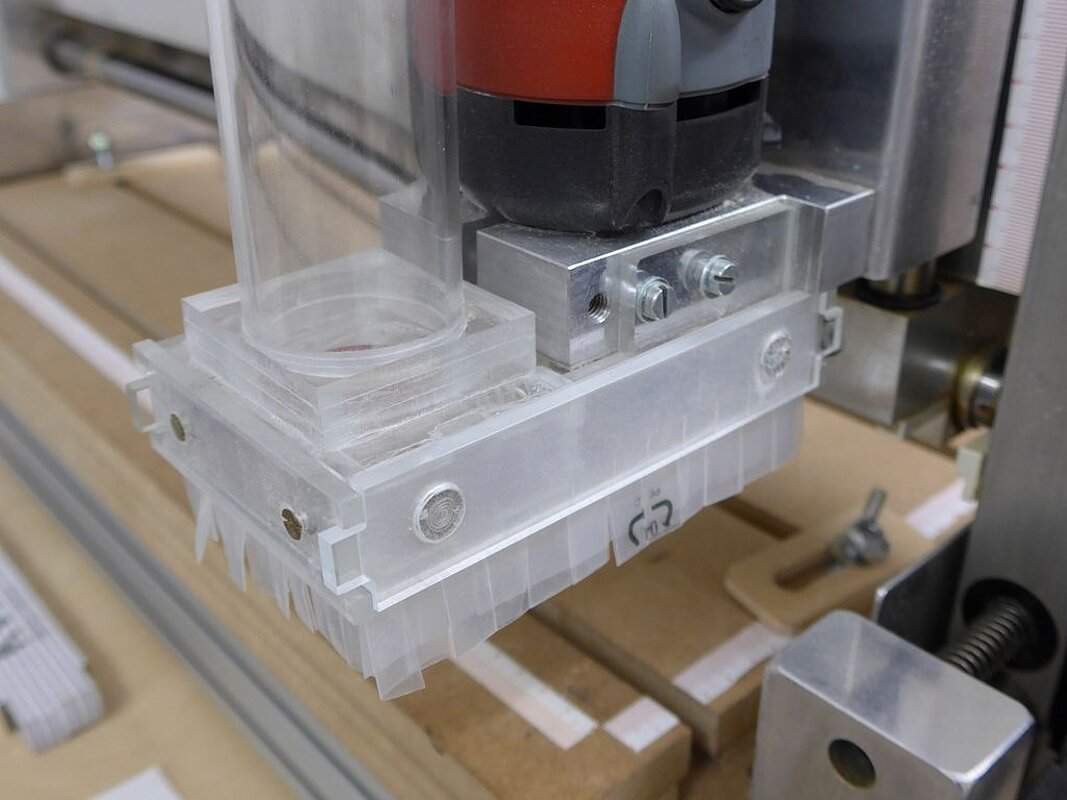

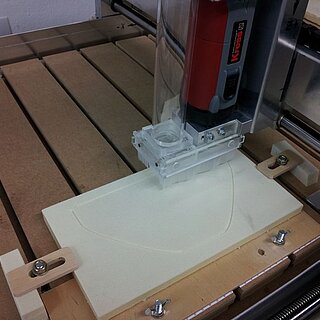

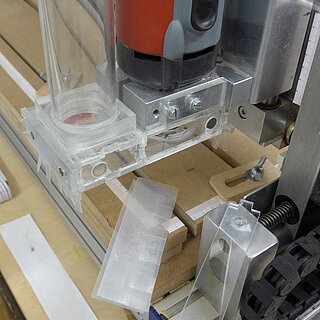

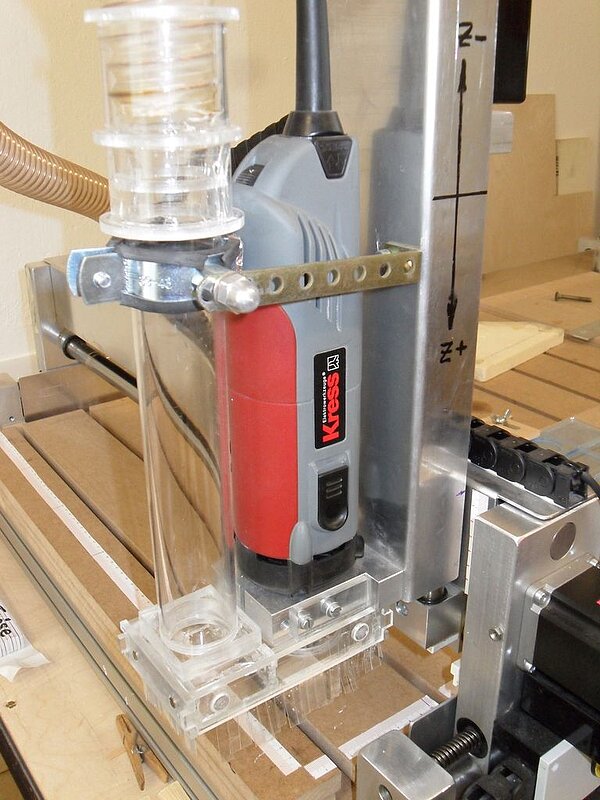

Diese Überlegungen führten zu einer völligen Neukonstruktion aus 4mm Plexiglas. Dabei wurden die Maße des Grundkörpers in etwa beibehalten. Die Seitenteile besitzen eine Neodym-Magnethalterung. Zum Fräserwechsel, Nullen usw. hat man beste Bewegungs- und Sichtfreiheit. Der Fräserraum wird nach den Einstellarbeiten einfach durch Anklicken der Seiten geschlossen, wodurch eine ausgezeichnete Absaugwirkung erreicht wird. Diese Absaugungeinrichtung hat sich als sehr leistungsfähig und stabil erwiesen. Auch hier stellen wir die Konstruktionsunterlagen gerne zur Verfügung.

Stand 28.07.2017, H. Iwe
