Spannungsmessung

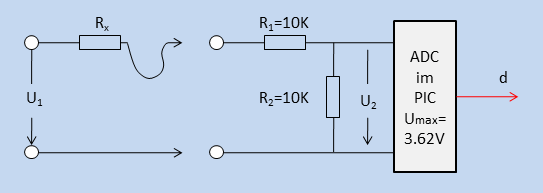

Die Spannungsmessung erfolgt am ADC-Eingang des Mikroprozessors über einen Spannungsteiler.

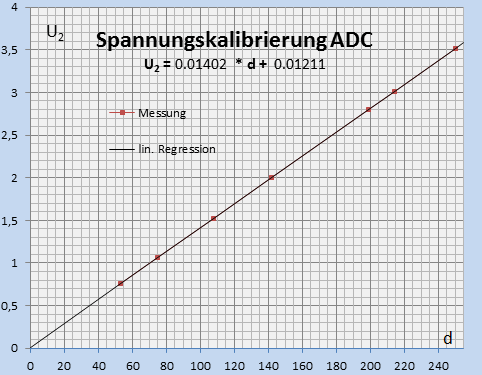

Die Größe des Vorwiderstandes R_x im Spannungsteiler legt den Messbereich fest, in dem die zu messende Spannung ihren Wert ändern kann. Die Graphik zeigt die Kennlinie U₂(d) des ADC in 8-Bit-Auflösung in Abhängigkeit vom Digitalisierungswert d. Mit Hilfe der linearen Regression erhält man die Kalibrierungsgerade U₂ = ∆V∙d + U₂₀. Die Auflösung ergibt sich aus dem Anstieg der Geraden und beträgt in unserem Fall ∆V=14mV, d.h. steigt die Spannung um diesen Betrag, vergrößert sich der digitalisierte Wert d um Eins. Mit dem Vorwiderstand erhält man dann eine tatsächliche Auflösung von ∆U₁=(2+R_x/10)∙∆V bzw. eine Nullpunktsverschiebung U₁₀=(2+R_x/10)∙U₂₀, wobei im property panel U₁₀ für „initial Value“ bzw. „∆V für „resolution“ eingestellt werden kann.

Damit ergeben sich für verschiedene R_x-Werte folgende Messbereiche:

Rx [in KΩ]	Messintervall [in V]	Auflösung [in mV]
0	[0, 7.24]	28
4	[0, 8.7]	34
16	[0, 13]	50
30	[0, 18]	70
40	[0, 22]	84
65	[0, 30]	120
