Format-Konvertierung *.dxf ----> *.how



ICE verlangt entweder *.how-Files oder G-code, also *.nc-Files. Im Modellbaubereich kommen G-code Dateien bevorzugt aus zwei Quellen: Zum einen hat sich die Erzeugung von 2D Daten mit Hilfe von BOcnc eingebürgert, zumindest ist es im Fräsbereich so. Und zum anderen entstammen diese Dateien dem Profili-Universum. Mit beiden Quellen kann JHW umgehen. Aus anderen Quellen muss das nicht unbedingt funktionieren, da G-Code leider nicht gleich G-Code ist, sondern es mindestens 83 Buschdialekte davon gibt.



Wie kann man ein G-code-File f.nc erzeugen, wenn man mit irgendeinem CAD-Programm ein geometrisches Objekt entworfen hat? Es gibt mindestens zwei Möglichkeiten:

·         Luxusvariante

Wer mit anderen Formaten arbeitet, sollte mit Konverter - Programmen seine Daten transformieren und gute Konverter kosten leider ca. 500€. Wenn man den richtigen Konverter erwischt hat, besitzt man nach wenigen Klicks ein G-code-File f.nc.



·         Echte Handarbeit



Leider muss man in der zweiten Variante einige Umkodierungen vornehmen, die zwar mühevoll sind, aber letztendlich zu einem sehr preiswerten Ergebnis führen! Sie benötigen die Programme BOcnc sowie BOcncTest. Beide laden Sie von "www.bocnc.de" bzw. www.bocnc.de/bocnc_002.htm herunter. Soweit mir bekannt ist, liegen beide Programme nur in deutscher Oberfläche vor. Es ist aber lohnend, sich durchzukämpfen, denn diese Programme sind wirklich gut. Führen Sie folgende 5 Schritte aus:



1.      CAD (z.B. CorelDraw) File abspeichern ---> f.dxf (als AutoCAD 2004)

2.      Nehmen Sie BOcncTest und laden Sie f.dxf (Fraeser-Strategie ---> OK)

BOcncTest ---> fN.dxf abspeichern

3.      Nehmen Sie BOcnc und laden Sie fN.dxf

-          Klick auf Ansicht ---> Fräsbahn

-          Klick auf Ikone Startpunkt setzen (klicken Sie an die Stelle, an der Sie mit dem Heißdraht beginnen wollen)

-          Klick auf Ikone Radiuskorrektur

-          Durchmesser 1.3mm wählen (virtueller Fräser=Heißdraht) ---> OK

-          Kontrolle Vektorrichtung (Klick auf Kontur, dann Klick mit rechter Maustaste ---> Vektor umdrehen)

-          Klick auf Ikone "Selektiver Export"

-          Vorschlag speichern ---> OK

-          Alle Vektoren anklicken ---> OK

-          !!! Klick mit rechter Maustaste "Ende ---> Fräsen" ---> OK ---> OK

-          G-code ---> speichern (erfolgt automatisch als fN.nc)

4.      JHW starten

-          Load fN.nc

-          Speichern als fN.how

5.      Sich freuen!

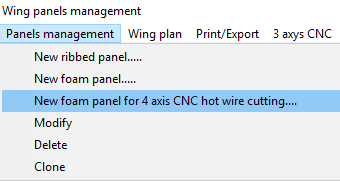

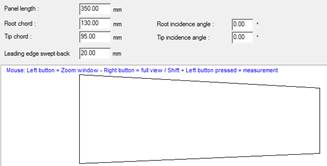

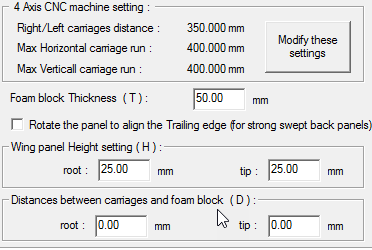

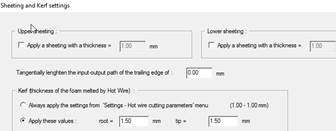

Erzeugung von NC-Daten im devcad/Profili-Universum, z.B. in Profili:





Abspeicherung der Daten im devcad/Profili-Universum, um diese in ICE importieren zu können

Variante 1:

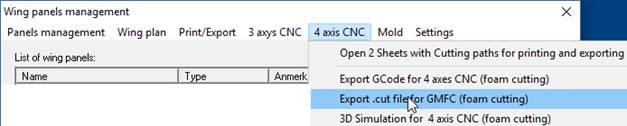

1.      Auswahl 'Export .cut file for GMFC'

2.      Standard-Parameter eintragen

3.      Abspeichern





Variante 2:

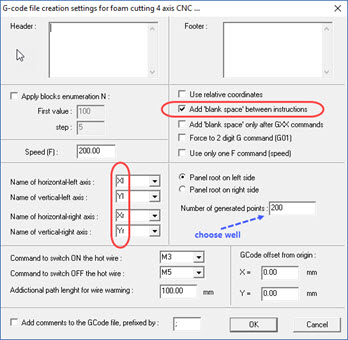

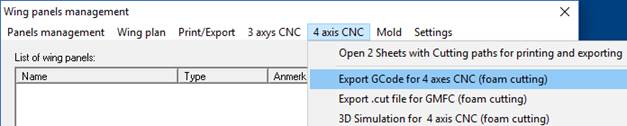

1.      Auswahl 'Export Gcode for 4 axes CNC'

2.      Standard-Parameter eintragen:

Häkchen setzen bei 'Add blank space between instructions'

horizontal-left Axis: Xl (Xlinks=Ostseite)

vertical-left Axis: Yl (Zlinks=Ostseite)

horizontal-right Axis: Xr (Xrechts=Westseite)

vertical-right Axis: Yr (Zrechts=Westseite)

Number of generated points: Die Punktdichte sollte so gewählt werden, dass auf der Kontur etwa alle 3mm ein Punkt liegt

3.      Abspeichern











Author: H. Iwe

Written: December 2012

Last modification: 24.02.2017
