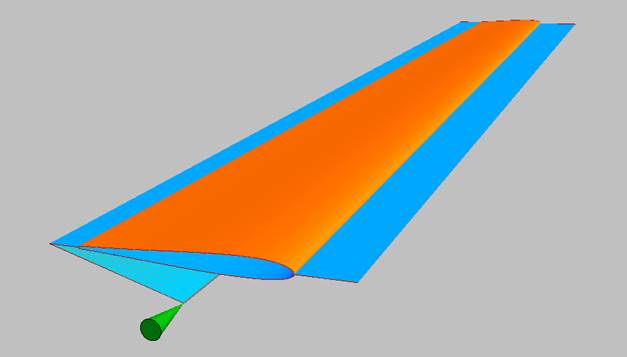

3D-Simulation:

Bevor der Schneidevorgang begonnen werden kann, führt ICE erst immer eine2D- Simulation durch. Diese macht vorhandene Fehler im Datensatz sichtbar und verhindert, dass der Cutter nicht in Grenzsituationen gebracht bzw. das Material nicht sinnlos in Müll verwandelt wird.

Eine 3D-Simulation wäre natürlich viel instruktiver, obwohl sie nicht nötig ist. Mit geringem Aufwand kann man sich ein solches Erlebnis verschaffen, indem man einen freien 3D-Simulator verwendet. Einen solchen hat das devCad Team im Internet zur Verfügung gestellt. Im Folgenden steht dazu eine kurze Anleitung, die ein wenig umständlich erscheint, aber einen einfacheren Weg gestattet das devCad Team nicht.

1.      devSinCnc Foam herunter laden von devCad

2.      devSinCnc Foam installieren

3.      ICE-Daten im G-code-Format * .nc speichern

4.      Diese Daten im Simulator devSinCnc Foam im Format *.nc einlesen

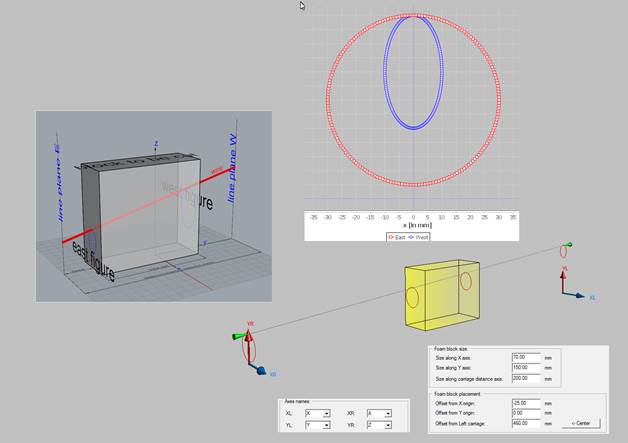

5.      Im Simulator devSinCnc Foam sind unter `settings à Cnc and Foam sizes´ entsprechende Einstellungen vornehmen, so wie sie im Bild gezeigt werden. Die Entsprechungen zu ICE sind im linken Bildteil dargestellt.



Jetzt haben Sie alle Möglichkeiten, viel Zeit mit der 3D-Darstellung zu verbringen. Nötig ist sie wie gesagt nicht, aber sehr schön...



Author: H. Iwe

Last modification: 26.02.2017
